Накопительная диаграмма потока (Cumulative Flow Diagram) показывает изменение количества задач по статусам во времени. Каждая область на графике соответствует колонке доски. Позволяет выявить узкие места в процессе и оценить стабильность потока работы.

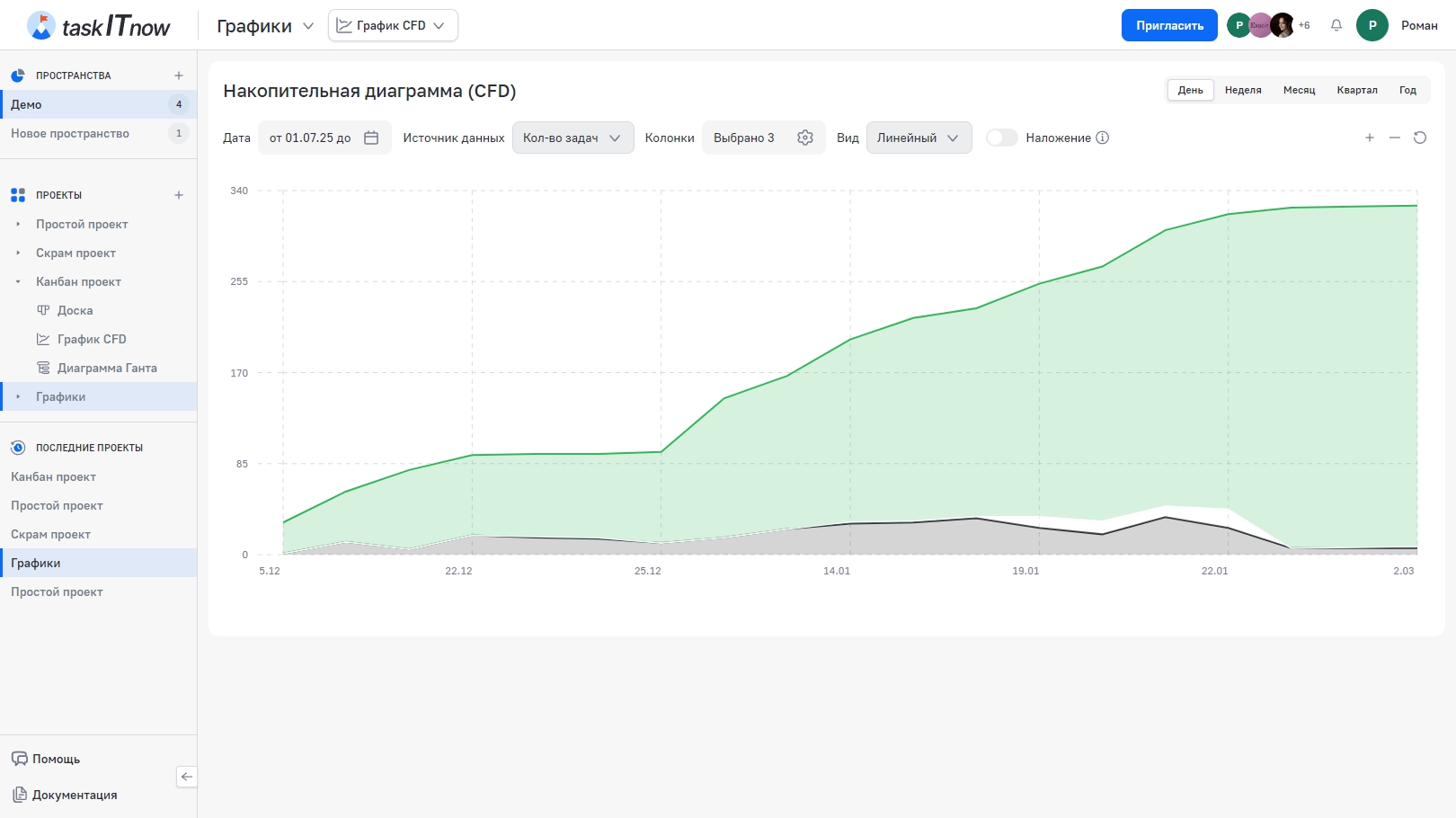

Накопительная диаграмма (CFD)
График состоит из цветных областей, наложенных друг на друга. Каждая область представляет одну колонку доски:
Нижняя область — задачи в первой колонке (например, «Готово»)
Верхняя область — задачи в последней колонке (например, «К выполнению»)
Ширина полосы между двумя областями в конкретный момент времени показывает количество задач на соответствующем этапе.
Элемент | Описание |
|---|---|
Дата | Диапазон дат для отображения |
Источник данных | Кол-во задач или Трудоёмкость |

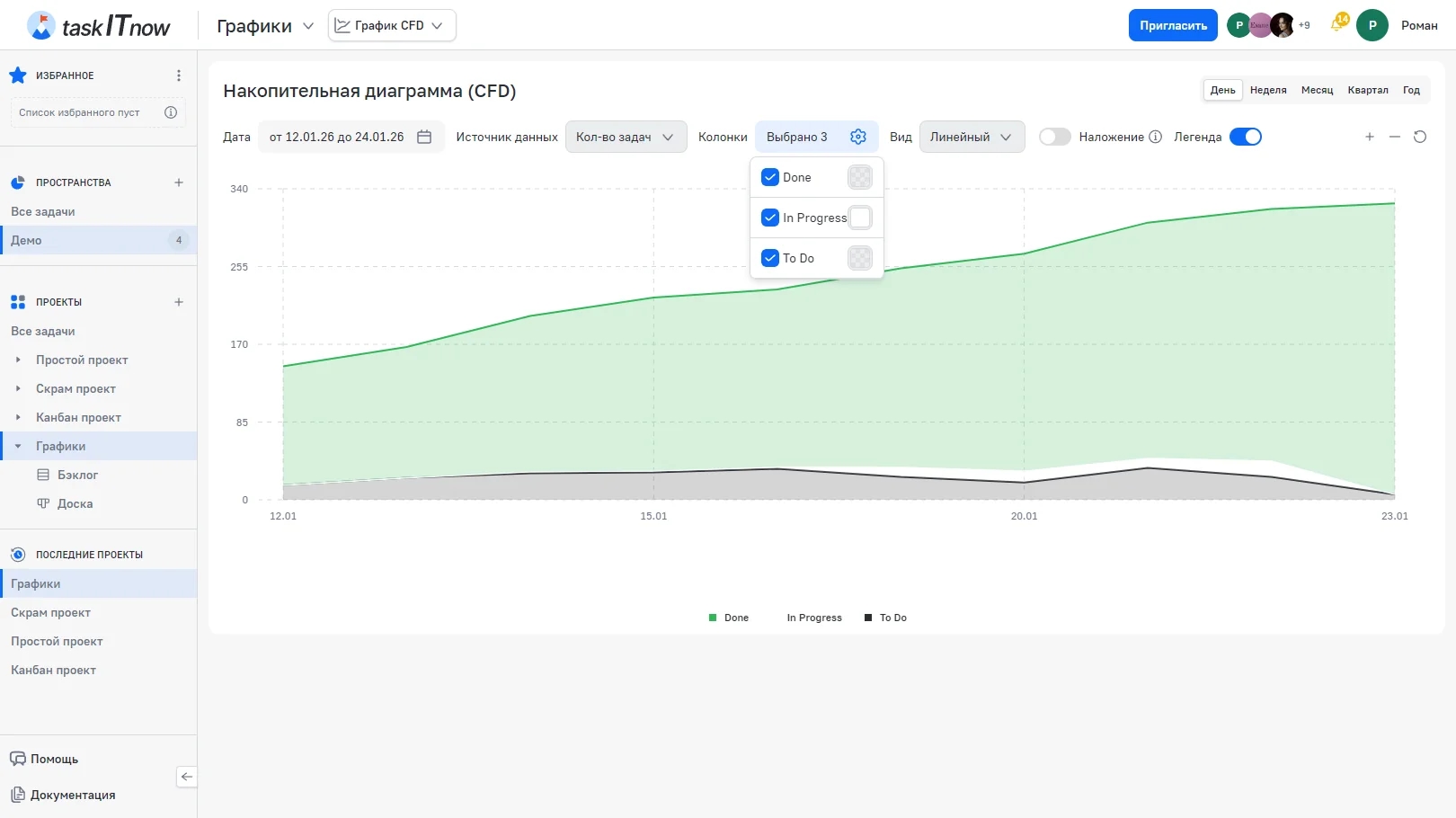

Колонки | Выбор колонок для отображения и их цвета |
Вид | Тип кривой: линейная, ступенчатая, сглаженная и другие варианты |
Наложение | Переключатель режима наложения областей (stacked) |
Данные автоматически группируются по периоду в зависимости от масштаба:
Агрегация | Описание |
|---|---|
День | Ежедневные данные |
Неделя | Понедельные данные |
Месяц | Помесячные данные |
Квартал | Поквартальные данные |
Год | Годовые данные |
Колесо мыши — приблизить / отдалить
Перетаскивание — панорамирование графика
Кнопки +/− — увеличить / уменьшить масштаб
Сброс — вернуться к дневной агрегации
При приближении агрегация автоматически становится более детальной (например, с месяцев переключается на недели, а затем на дни).

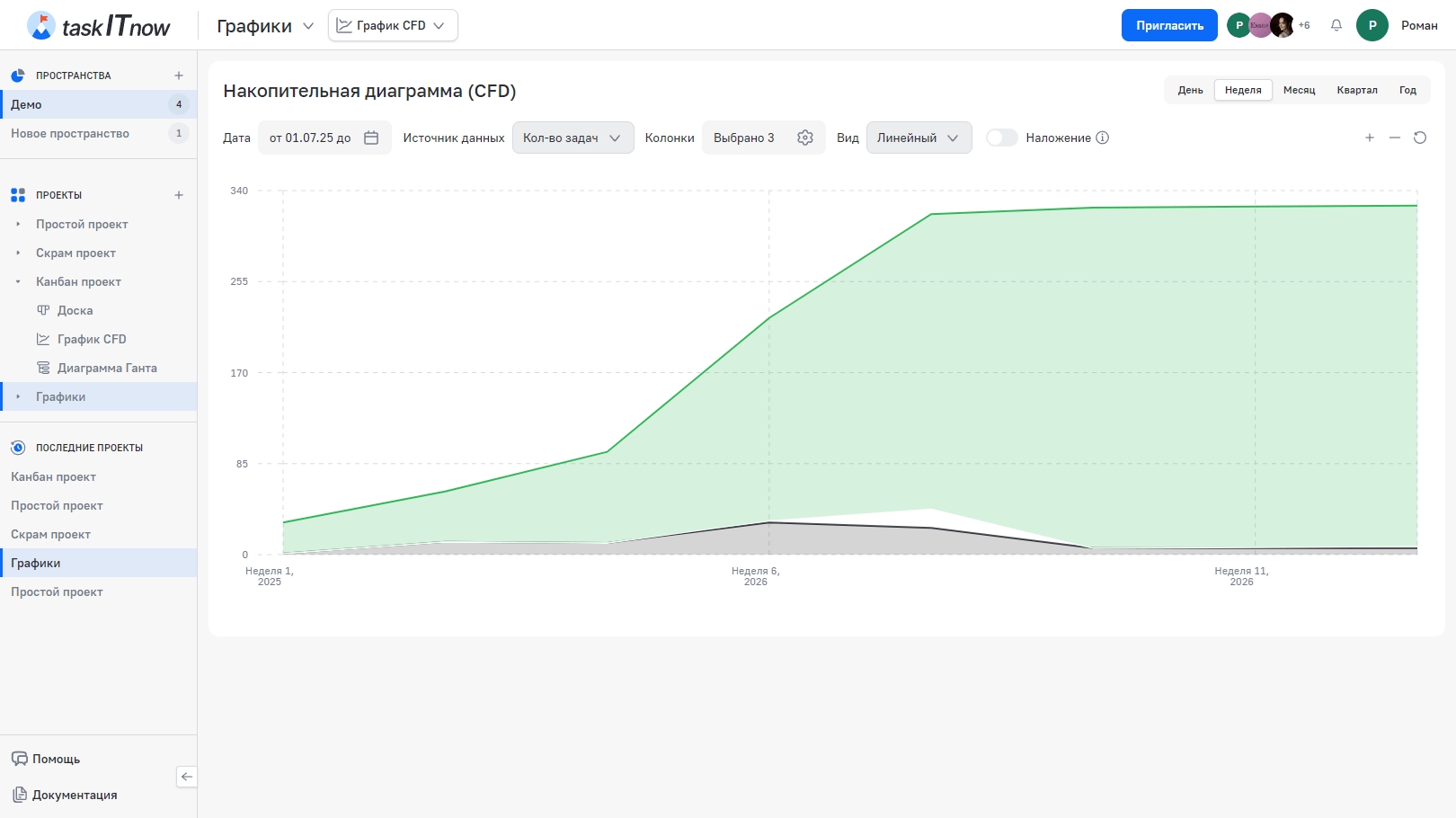

Масштабирование CFD-диаграммы
Области расходятся — задачи накапливаются на каком-то этапе (узкое место)
Области сходятся — этап разгружается, задачи продвигаются дальше
Горизонтальное расстояние между верхней и нижней областью — приблизительное время прохождения задачи через все этапы (lead time)
Вертикальное расстояние — количество задач в работе одновременно (WIP)
Области ровные и параллельные — стабильный и предсказуемый поток
Диаграмма использует статус задачи в колонке для определения этапа. Корректность графика зависит от правильной настройки статусов колонок. Подробнее — Колонки доски.
